德維創數據采集裝置在儲能變流器整流效率和逆變效率檢測中的應用

GB/T34133儲能變流器效率檢測數據采集裝置

同時測量逆變器或變流器直流側與交流側的功率，精確計算轉換效率。

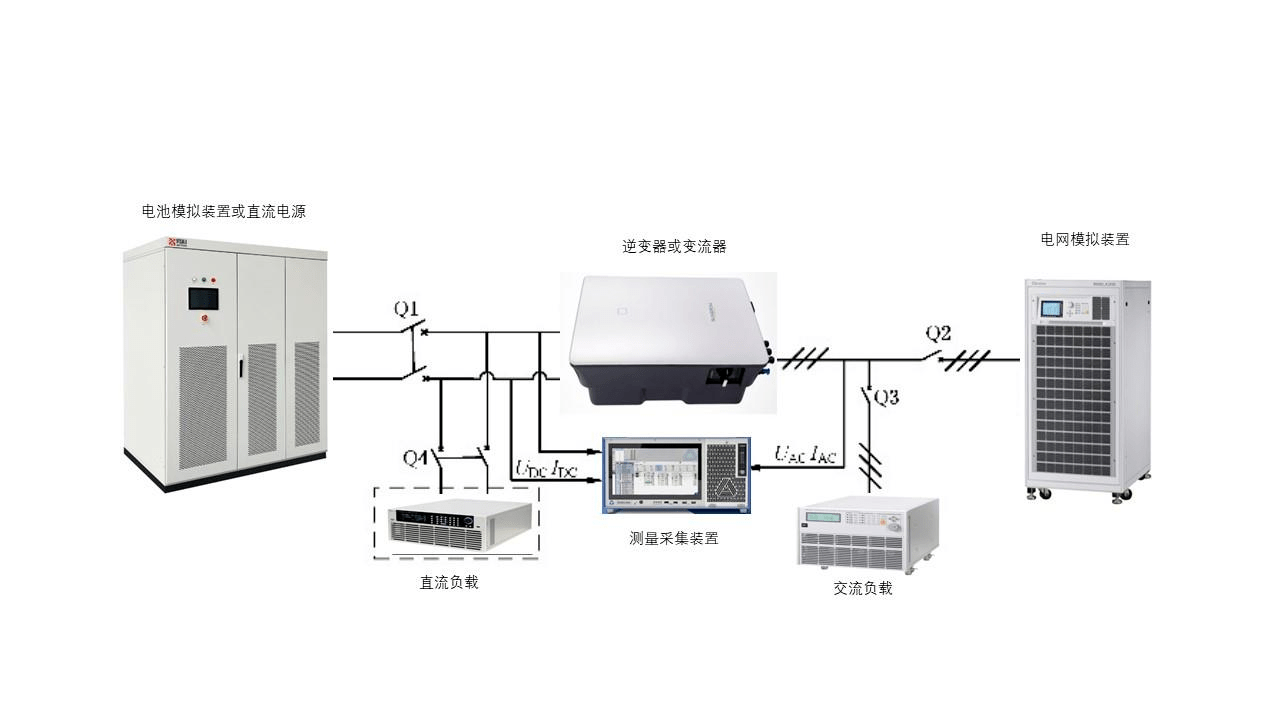

儲能變流器效率檢測回路

儲能變流器效率檢測設備：

DEWE3-PA8

TRION3-1820-POWER-4

CT-1000

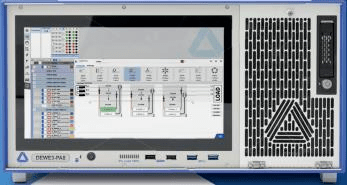

DEWE3-PA8 一體化式主機：

集成傳感器電源可為 8 個電流傳感器供電； 可加裝 4 張 TRION3-1820-POWER-4 功率采集卡進行 16 路電壓及 16 路電流測試； 高壓通道量程可達±2000Vpeak，電流通道量程可達 40Apeak； 測試精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 無量程誤差； 無間隙存儲，無需示波器即可查看信號波形。 CT-1000：DC/AC 1000A，基本精度：<0.05%

儲能變流器效率檢測測試內容

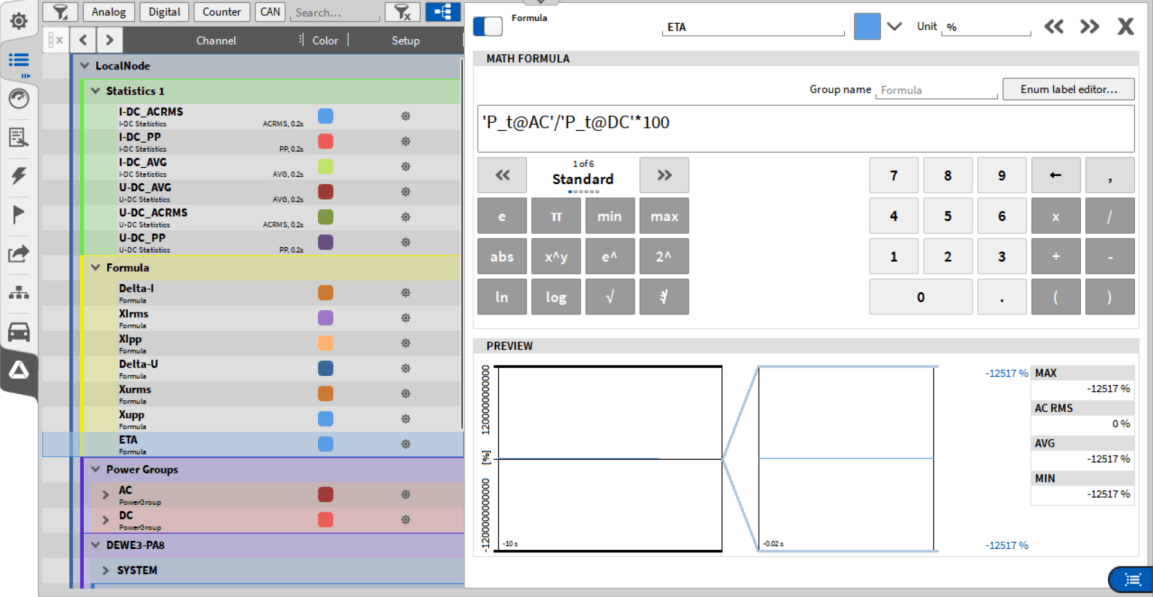

1 整流效率、逆變效率檢測 添加函數公式計算整流狀態下，并/離網狀態下，直流有功功率與交流有功功率的比值。

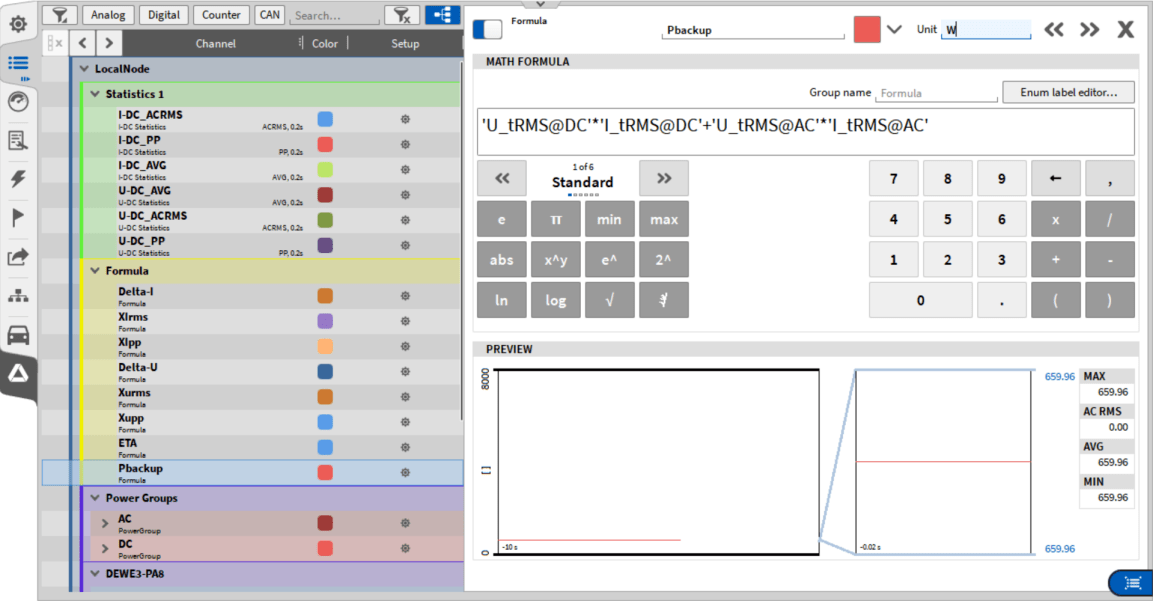

2 待機損耗檢測 添加函數公式計算待機損耗功率

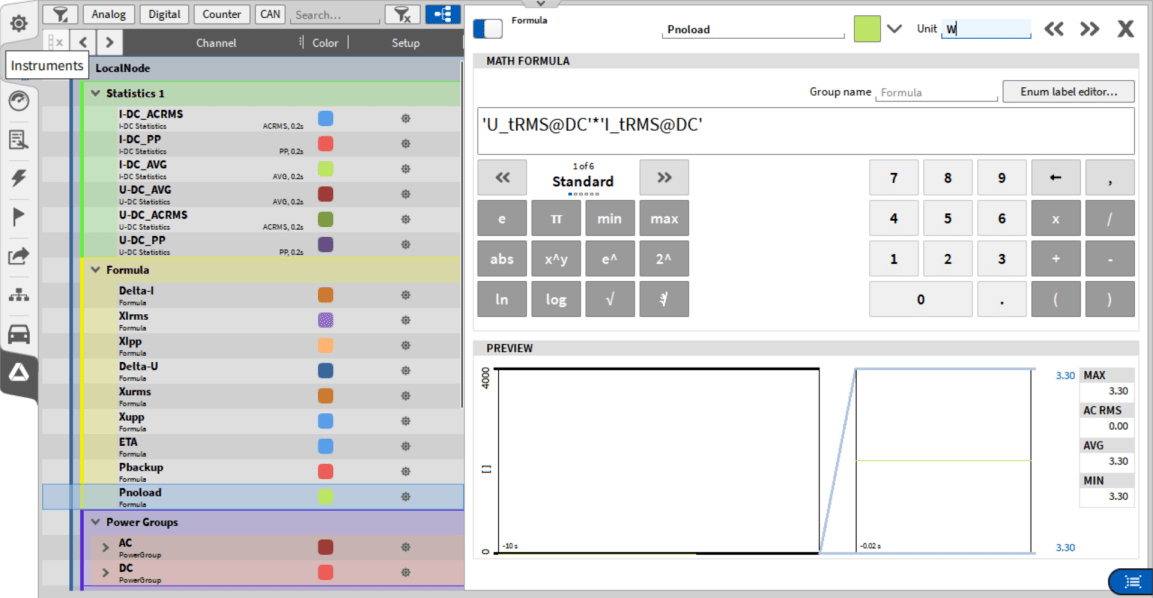

3 空載損耗檢測 添加函數公式計算空載損耗功率
