在德維創DEWETRON，我們提供各種多通道信號調理模塊。我們?cè)诿總€(gè)通道上提供單獨的A/D轉換，并提供高達24位的抗混疊濾波器分辨率。此外，我們所有的模塊都是用戶可交換的，可以很容易地拆卸或插入到您合適的DEWETRON DAQ數采系統中。
總的來說，您可以為特定的應用程序在廣泛的不同模塊之間進行選擇。因此，我們將模塊劃分為以下應用組:
模擬模塊
數字模塊
功率模塊
模擬輸出模塊
子模塊
模擬模塊
模擬模塊如TRION(3)-1820-MULTI可用于測量各種模擬信號。D-SUB, LEMO和BNC連接器類型可供選擇。這些卡因此被稱為MULTI，因?yàn)樗鼈冎С謴V泛的傳感器類型:電壓，IEPE，橋(全，半和四分之一)，電阻，電流和電荷，熱電偶和LVDT。與模塊化智能接口相結合，這個列表變得更長。
模塊化智能接口(MSI)
MSI適配器用于擴展模擬D-SUB-9連接器的測量能力。這些適配器用于測量電荷，IEPE傳感器，熱電偶，RTD傳感器，LVDT傳感器，全橋，半橋和四分之一橋，4-20 mA傳感器和高達600 VRMS的更高電壓范圍，其輸入本身不支持該傳感器類型。MSI通過將傳感器信號轉換為可讀電壓電平(通常為±10 V)來實現這一點。MSI板載的TEDS(傳感器電子數據表)芯片允許一個簡單的即插即用解決方案，因?yàn)閱挝唬鲆婧推频霓D(zhuǎn)換是自動的。因此，當負載插入時，MSI會自動在軟件通道中顯示正確的測量負載。
數字模塊
像TRION-DI-48這樣的數字模塊用于監控48個獨立的1位值。這些輸入可以是高電壓(5v)或低電壓(0v)，沒有中間值。像限位開關、警告或警報這樣的傳感器通常由這些模塊監控。
功率模塊
功率模塊，如TRION3-1810M-POWER，可實現同步高頻功率測量和效率計算。每個通道單個ADC可實現高精度的非多路同步功率測量(每個通道10 MS/s)，具有高采樣率。每個模塊有4個相位，可以執行逆變器效率監控(1相直流，3相交流)。兩個電源模塊支持6相交流測量，一個DEWETRON功率分析儀可以測量多達16相。
模擬輸出模塊
模擬輸出模塊，如TRION3-AOUT-8允許在±10v或±30ma范圍內恒定輸出，函數發生器(正弦，三角形，方形和用戶自定義波形)，數學計算輸出和其他通道的流輸出(克隆輸出)。
子模塊
子模塊用于功率模塊，并擴展電流測量通道，以實現不同的量程(0.2 A, 1a, 2a, 20a)。它們可以由客戶交換為隔離電壓模塊，以支持將測量電流轉換為電壓的電流鉗。與msi類似，子模塊包含一個TEDS芯片。從而自動檢測子模塊的測量范圍和偏移量。

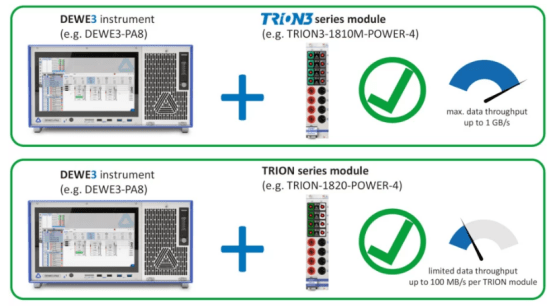

TRION vs TRION3
如果您看過我們的模塊系列，您可能已經注意到我們提供兩個模塊系列:
TRION3系列
2019年，DEWETRON推出了一個新的數據采集系統系列，DEWE3 express系列以及配套的TRION3模塊。高速TRION3模塊具有PXIe總線系統，因此允許比其前身更高的數據吞吐量(高達1gb /s)。但是，它們只與DEWE3機箱兼容，沒有向后兼容性。由于DEWE2機箱采用普通的PXI總線系統，因此它們與TRION3模塊不兼容。
TRION系列
TRION系列是我們的前身系列與標準的PXI接口。與TRION3模塊的PXIe接口相比，它的數據吞吐量更低，為100 MB / s。然而，TRION模塊與DEWE3和DEWE2系統兼容，允許更靈活的安裝選擇。
