隨著新型TRION3-24xx-ACC和TRION3-24xx-LV模塊的推出，德維創DEWETRON進一步擴展了其TRION3產品組合，新增了兩個功能強大的模塊系列，專門用于隔離式IEPE和低電壓測量。這兩款全新的LV和IEPE模塊引入了增強的濾波功能、更低的噪聲底限以及更高的靈活性，同時保持與所有DEWE3機箱的完全兼容性。
即插即測的便捷體驗
只需將模塊插入DEWE3系統，系統便會自動檢測并完成配置。這種即插即測的概念使用戶能夠快速調整測量設置、輕松更換模塊，并無需復雜操作即可擴展測量系統。
核心硬件規格

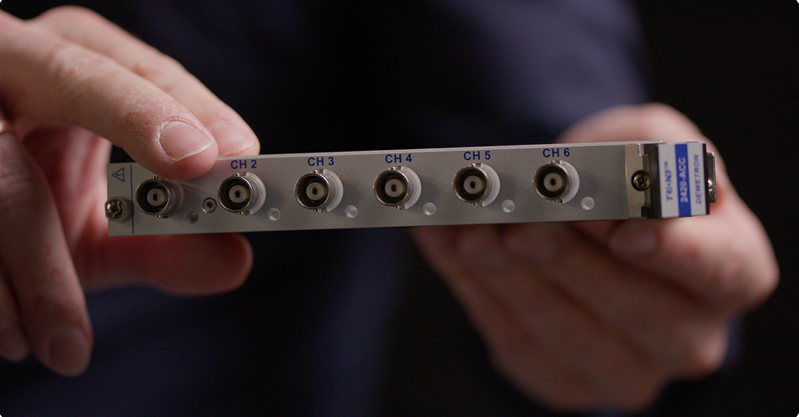

TRION3-24xx-ACC和TRION3-24xx-LV模塊均配備六個完全隔離的模擬輸入通道，采用BNC連接器。每個通道都配備了獨立的24位ADC，確保所有輸入實現真正的同時、同步采樣。每通道高達2 MS/s的采樣率使這些模塊非常適合動態和高頻信號的采集。
除了標準的模擬輸入功能外，每個模塊的第1通道均可選配為計數器輸入。這種計數器模式支持脈沖計數、頻率測量和周期測量，使模塊不僅適用于模擬信號采集，也適用于涉及脈沖信號的場景。
精密的信號鏈架構
TRION3-24xx-ACC/LV模塊圍繞精密的信號鏈架構構建，將高級濾波與低延遲模數轉換相結合，從而在寬帶寬范圍內實現了極低的噪聲性能和出色的精度。
每個通道的核心是一個專用的24位、2 MS/s低延遲SAR ADC，支持高達1 MHz的信號帶寬，同時保持低于-160 dB的極低噪聲底限。
先進的濾波技術
為確保最大的信號完整性，TRION3-24xx-ACC/LV模塊采用了模擬和數字濾波級的組合。首先，在模數轉換之前應用可編程模擬濾波器，該級直接在模擬前端減少混疊分量，并保護ADC免受不需要的高頻信號內容的影響。
數字化后，模塊提供可選的高級抗混疊濾波器。這種數字FIR濾波器比前幾代產品使用的濾波器陡峭約四倍。濾波器的通帶在所選采樣率的0.4倍處結束，確保在奈奎斯特頻率處達到90 dB的衰減，從而在不影響可用帶寬的情況下出色地抑制混疊偽影。
除了基于FIR的AAF，用戶還可以激活可選的可編程IIR低通濾波器。該濾波器可配置為貝塞爾或巴特沃斯特性，最高可達10階，使用戶能夠根據應用需求優化相位線性度或幅度響應。
集成的傳感器故障檢測
新模塊還集成了自動傳感器故障檢測功能，以確?？煽窟\(yùn)行和即時狀態可見性。每個輸入通道都配有專用的LED指示燈，反映所連接傳感器或輸入信號的當前狀態。這種即時視覺反饋簡化了設置和操作期間的故障排除，并允許在硬件層面進行快速診斷。除了硬件指示外，傳感器狀態也作為專用狀態通道在OXYGEN軟件中提供，可以使用軟件內的各種儀器進行記錄、監控或可視化。
內置自測試功能
與其他TRION3模擬模塊一樣，TRION3-24xx系列包含全面的內置自測試?yán)?，旨在?yàn)證電路板的完整功能。自測試對所有通道執行高級模擬精度驗證。每個輸入通道使用集成的、高精度內部DC參考源來驗證每個ADC量程。在此過程中，增益和偏移值會根據規格限值進行檢查以確保合規。這種自動化程序允許在沒有外部校準設備的情況下快速驗證模塊，對于質量保證流程、關鍵測量前的系統驗證以及定期維護檢查特別有價值。
應用領域差異
TRION3-24xx-ACC和TRION3-24xx-LV模塊基于相同的系統架構，包括ADC性能、濾波概念、隔離等。區別在于針對應用領域的優化：
TRION3-24xx-ACC：專為IEPE加速度計和麥克風等傳感器設計，提供集成的IEPE激勵電流源和AC耦合。
TRION3-24xx-LV：針對通用低電壓測量進行優化，提供DC耦合和可切換的輸入阻抗。
性能配置與擴展
兩款模塊均提供多種性能配置以滿足廣泛的測量需求。兩個版本均可選擇每通道最大采樣率為200 kS/s（TRION3-2402-ACC/LV）或高達2 MS/s（TRION3-2420-ACC/LV）。
對于需要信號生成或閉環測試的應用，2 MS/s變體可以通過TRION3-AOUT擴展進行擴展。相應的版本（TRION3-2420-LV-AOUT-6-BNC和TRION3-2420-ACC-AOUT-6-BNC）直接集成了八個完全隔離的模擬輸出通道，支持±10 V或±30 mA的信號范圍。
兼容性
高速DEWE3系統同時支持TRION3和TRION模塊，而DEWE2系統僅支持TRION模塊。
總結
通過TRION3-24xx-ACC/LV系列，DEWETRON擴展了其TRION3產品組合，新增了兩個用于隔離IEPE和低電壓數據采集的高性能模塊。該系列具備六個完全隔離的通道、每輸入專用的24位ADC、高達2 MS/s的采樣率以及低于-160 dB的噪聲底限，提供了出色的精度和動態性能。集成的傳感器故障檢測、內置自測試功能以及與所有DEWE3機箱的完全兼容性確保了最大的可靠性和靈活性。得益于不同的變體和可選的TRION3-AOUT擴展，用戶可以構建一個完美適應其測量環境的定制化混合輸入輸出系統。
